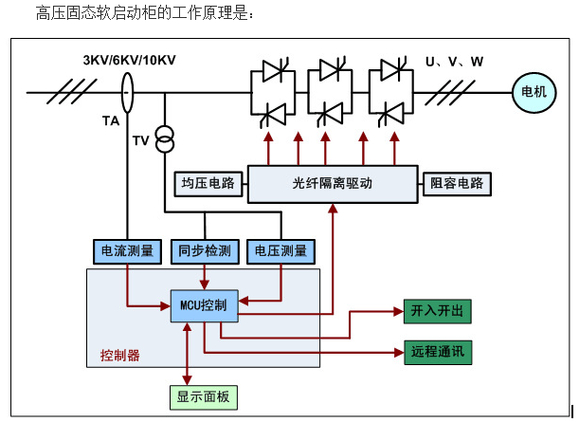

高壓固態軟啟動柜工作原理：

高壓固態軟啟動柜，實際上是—個晶閘管交流調壓器。改變晶閘管的觸發角，就可調節晶閘管調壓電路的輸出電壓。用軟起動器起動電機時：設置一個初始電壓，晶閘管調壓電路的輸出電壓就從這一點開始上升；設置一個升壓時間，逐漸增加晶閘管調壓電路的輸出電壓，電機逐漸加速；設置—個限流倍數，根據電流互感器測得的實際電流值，控制晶閘管調壓電路的輸出電壓，使電機的實際電流不超過限流值。這樣在整個起動過程中，軟起動器的輸出是一個平滑的升壓過程（且具有限流功能），直到晶閘管全導通，電機在額定電壓下工作。

?

高壓變頻軟啟動柜廠家軟啟動柜構造結構說明?
1、變頻軟啟動就是利用可控元件的通斷作用將工頻電源變換為另一頻率的電源，主要采用"交-直-交"方式(WVF變頻或矢量控制變頻、直接轉矩控制變頻)，先把工頻交流電源通過整流器轉換成直流電源，然后再把直流電源遞變轉換成頻率、電壓均可控制的交流電源，供給電機，來達到平穩啟動的目的。
2、完整的高壓固態軟啟動器裝置是一個標準的電機起動、保護裝置，用來控制和保護高壓交流電機。標準的XGN產品主要由以下部件組成:高壓可控硅模塊、可控硅保護部件、光纖觸發部件、真空開關部件、信號采集與保護部件、系統控制與顯示部件。
3、可控硅模塊∶每相中采用相同參數的可控硅串并聯安裝在一起。根據所使用電網的峰值電壓要求，選擇可控硅串聯的數量不同。
4、閥體保護單元:包括由RC網絡組成的過電壓吸收網絡、由均壓?jiǎn)卧M成的均壓保護網絡。
5、光纖觸發部件:采用強觸發脈沖電路，保證觸發的一致性和可靠性;利用光纖觸發進行可靠高低壓隔離。

?

?

供水系統用10KV高壓固態軟啟動柜軟停機功能的作用?

供水系統用10KV高壓固態軟啟動柜軟停機功能的作用

10kv高壓固態軟起動柜在供水系統中，因水的重力而產生的水壓稱為“水頭壓力”，水泵可以根據負載的情況提供相應的動力以克服水頭壓力，從而實現供水。當水泵停止時，泵提供的動力突然為0，上部水壓將使水倒流，安全閥是防水倒流的裝置，倒流的水被安全閥隔斷，將產生很強的振動波，振動的聲音稱為“水錘”，振動波沿著管路傳播，對所遇到的管路、閥門等相關設備造成嚴重破壞。

使用軟停機功能后，停機過程中，泵動力逐漸減小，當輸出動力比端部壓力小時，閥門因反作用力而關閉，此過程中水不會產生振動波，水錘現象基本消失。

注意：軟停機用于離心式水泵中，且管道入水口和出水口有高程和壓力差，管道高程比較小時，可以不用軟停機功能。其它場合請慎用軟停機功能。

1、截止電壓

出廠設定：30%Ue

設定范圍：20%-60%Ue

軟停時，可控硅全壓輸出，旁路接觸器分閘。降速開始時，輸出電壓從全壓逐漸下降到截止電壓，以達軟停機目的。

2、軟停時間

出廠設定：10S

設定范圍：5-30S

軟停時間可以調整它對應從軟停開始到軟停結束時所經歷的時間。

同樣軟停時間不表示實際軟停時間，它在程序控制中表示軟停電壓下降的斜率。時間軟件實際根據試驗結果再調整獲得。

3、正常起、停順序

3.1、本柜/遠方轉換開關置于“本柜”檔，直起/軟起轉換開關置于“軟起”檔。

3.2、接通控制電源，檢查電源指示、狀態指示、控制器、觸摸屏等是否正常。

3.3、接三相高壓電源，觀察指針電壓表和觸摸屏電壓顯示是否正確。

3.4、在備妥指示燈亮?xí)r，按本柜起動按鈕，狀態指示燈由備妥燈轉換成起動燈亮。

3.5、起動完成后，旁路接觸器合閘，狀態指示燈由起動燈轉換成運行燈亮。若起動過程中有故障，起動停止，故障燈亮，觸摸屏報警并顯示故障名稱。

3.6、10kv高壓固態軟起動柜停機時，按停機按鈕，電機按照直接停機或軟停機方式停機。

?
